Bruger manual

Superior MotionCam AM (PhOD) Juveler brugermanual



Opdateret 9. april 2025

Superior MotionCam AM (PhOD) Jeweller er en trådløs IR-bevægelsesdetektor, der tager billeder on-demand og efter alarm, sabotagealarm, maskering, tidsplan, tilkobling/frakobling eller scenarie. Superior-udgave. Den er udstyret med et anti-maskeringssystem og er beregnet til indendørs installation. Enheden kan registrere bevægelse på op til 12 m afstand. Superior MotionCam AM (PhOD) Jeweller fungerer som en del af et Ajax-system og kommunikerer med hubben via to sikre radioprotokoller. Detektoren bruger Jeweller til at transmittere alarmer og hændelser og Wings til at transmittere billeder. Kommunikationsrækkevidden med hubben er op til 1.700 m i et åbent område. Køb Superior MotionCam AM (PhOD) Juveler

Funktionelle elementer

1. 1. LED-indikator.

1. 1. Maskeringssensor.

1. 1. Bevægelsesdetektorlinse.

1. 1. Infrarød belysning. Bruges til at tage billeder under mørke og svagt lys.

1. 1. Kamera.

1. 1. Perforeret del af monteringspanelet. Det er nødvendigt at udløse en sabotagefunktion i tilfælde af forsøg på at afmontere detektoren fra overfladen. Bræk den ikke af.

1. 1. SmartBracket monteringspanel. Skub panelet ned for at fjerne det.

1. 1. Hul til at fastgøre SmartBracket-monteringspanelet med en holdeskrue.

1. 1. Sabotageknap . Den udløses, når der gøres et forsøg på at afmontere detektoren fra overfladen eller fjerne den fra monteringspanelet.

1. 1. Detektorens tænd/sluk-knap.

1. 1. Detektor QR-kode. Den bruges til at tilføje detektoren til et Ajax-system.

Kompatible hubs og rækkeviddeforlængere

Superior MotionCam AM (PhOD) Jeweller kræver en hub for at fungere. Tjek enhedens kompatibilitet Forbindelse til andre hubs , radiosignalforlængere , ocBridge Plus og uartBridge er ikke mulig.

Driftsprincip

Superior MotionCam AM (PhOD) Jeweller er en trådløs bevægelsesdetektor, der understøtter fotoverifikation. Den registrerer bevægelse i det beskyttede område med en infrarød sensor ved at opfange bevægelige objekter med en temperatur tæt på den menneskelige krop. Derudover har denne enhed et anti-maskeringssystem. Når der registreres bevægelse eller maskering, tager det indbyggede kamera en serie fotos. Dette giver dig mulighed for dynamisk at vurdere, hvad der sker på stedet, hvilket skåner brugerne for unødvendig angst og sikkerhedsfirmaer for falske patruljeudsendelser. Når en aktiveret detektor registrerer bevægelse, sender den øjeblikkeligt en alarm til hubben, som aktiverer de sirener, der er tilsluttet systemet, udløser scenarier og underretter brugerne og sikkerhedsfirmaet. Hvis anti-maskering er aktiveret, sender systemet en alarm uanset sikkerhedstilstanden, når maskering registreres. Alle Superior MotionCam AM (PhOD) Jeweller-alarmer og -hændelser registreres i notifikationsfeedet i en Ajax-app. Brugerne ved præcis, hvor der registreres bevægelse eller maskering. Notifikationerne indeholder hubbens navn (navnet på det sikrede anlæg), navnet på enheden og det virtuelle rum, som detektoren er tildelt. Sådan underretter Ajax brugere om alarmer Lær mere om Ajax bevægelsesdetektorer

Fotoverifikation

Fotoverifikation giver dig mulighed for at vurdere, hvad der sker i det sikrede anlæg med et indbygget kamera. Enheden kan tage fra 1 til 5 billeder med en opløsning på 160 × 120 og 320 × 240 pixels og op til 3 billeder med en opløsning på 640 × 480 og 960 × 720 pixels. HDR- billedfunktionen forbedrer nøjagtigheden af ​​detaljer i lyse og mørke scener, så du kan optage detaljerede billeder uanset lysniveauet. For at gøre dette tager Superior MotionCam AM (PhOD) Jeweller to billeder med forskellige lukkertider, og en speciel algoritme kombinerer dem for at vælge den bedste kombination af lys og skygge. Med fotoverifikation kan du modtage visuel bekræftelse af alarmer fra Superior MotionCam AM (PhOD) Jeweller og andre Ajax-enheder. Du kan også tjekke situationen: finde ud af, hvad børnene laver, tjekke om dit kæledyr har det godt, eller blot overvåge situationen derhjemme. Til optagelse i mørke har detektoren infrarød belysning, der aktiveres i tilfælde af utilstrækkeligt lys. Superior MotionCam AM (PhOD) Jeweller tager gråtonebilleder, når den optager under disse forhold.

Der findes flere typer fotoverifikation, såsom foto på forespørgsel, fotos via alarm, sabotagealarm, maskering, planlægning, tilkobling/frakobling eller scenarie. Billederne kan vises i appen som et billede eller en animeret serie (hvis der tages mere end ét billede). Antallet af billeder i serien kan indstilles i Ajax-apps . For at se de modtagne billeder skal du trykke på den tilsvarende Superior MotionCam AM (PhOD) Jeweller-notifikation i begivenhedsfeedet.

Tryk på ikonet nederst på skærmen for at se billederne fra den animerede serie billede for billede.

Du kan gemme resultatet af fotobekræftelsen som en animation eller et foto ved at trykke på downloadikonet.

Foto af alarm

Superior MotionCam AM (PhOD) Juvelerarmer kan ledsages af et billede eller en animeret serie i Ajax-apps . Detektoren tager kun billeder ved alarm i aktiveret tilstand. Som standard er funktionen Foto efter alarm aktiveret for alle detektorer. De første ti alarmer ledsages af en animeret serie på tre billeder med en opløsning på 640 × 480 pixels. Antallet af billeder og deres opløsning kan ændres i detektorindstillingerne . Fotos efter alarm er tilgængelige for alle brugere med adgang til hændelsesfeedet.

Detektoren skifter ikke øjeblikkeligt til aktiv tilstand. Skiftetiden afhænger af to faktorer, nemlig forsinkelsen ved afgang (specificeret i detektorindstillingerne) og hub-detektor polling-intervallet (hub-indstillinger, Juveler- sektionen). I det første tilfælde indstilles forsinkelsen af ​​en administrator eller en PRO-bruger med systemkonfigurationsrettigheder. I det andet tilfælde opstår forsinkelsen, fordi hubben bruger ét pollinginterval på at underrette detektoren om ændringen af ​​sikkerhedstilstanden. Funktioner ved fotoverifikation af alarm

Foto af maskering

Funktionen Tag billede, hvis maskering registreres, giver brugerne mulighed for at modtage billeder fra et indbygget kamera, hvis maskering registreres. Denne funktion er som standard aktiveret. Billedopløsning og antal billeder afhænger af de indstillinger, der er valgt for funktionen Foto via alarm . Hvis maskeringsdetektion er aktiveret, er billeder via maskering tilgængelige for alle brugere med adgang til hændelsesfeedet. Hvis funktionen er aktiveret, er den altid aktiv og fungerer uanset sikkerhedstilstanden.

Foto af sabotagealarm

Funktionen Tag billede, hvis låget åbnes, giver brugerne mulighed for at modtage billeder fra et indbygget kamera, hvis detektorens sabotagefunktion udløses. Denne funktion er som standard deaktiveret. Billedopløsning og antal billeder afhænger af de valgte indstillinger for funktionen Foto via alarm . Billeder via sabotagealarm er tilgængelige for alle brugere med adgang til hændelsesfeedet. Hvis funktionen er aktiveret, er den altid aktiv og fungerer uanset sikkerhedstilstanden.

Foto på forespørgsel

Funktionen Foto on demand giver brugerne mulighed for at modtage billeder fra de indbyggede kameraer eller detektorer, der understøtter fotoverifikation. Med denne funktion kan du tjekke situationen på stedet: finde ud af, hvad børnene laver, tjekke om dit kæledyr har det godt, eller blot overvåge situationen derhjemme. Afhængigt af indstillingerne kan der tages billeder når som helst, eller når Superior MotionCam AM (PhOD) Jeweller er aktiveret. Som standard er funktionen Foto on demand deaktiveret for alle brugere. Brugere med rettigheder til at administrere privatlivsindstillinger (hub-indstillinger, afsnittet Privatliv ) bestemmer, hvem der kan tage og se fotos on demand, og hvilke detektorer, der understøtter fotoverifikation, der kan tage fotos. PRO-brugere kan ikke administrere privatlivsindstillinger, men de kan tage fotos on demand, hvis de har fået tilladelse til det. Privatlivsindstillinger gælder ikke for billeder taget af detektorer, der udløses i tilfælde af en alarm. Alle systembrugere, der har adgang til hubbens hændelsesfeed, kan se de billeder, der er taget i tilfælde af en alarm.

Fotos på forespørgsel sendes ikke til vagtselskabets overvågningsstation. PRO Desktop- brugere kan kun tage og se billeder on-demand fra en personlig konto, hvis en rumadministrator har givet dem de nødvendige adgangsrettigheder. Det er ikke muligt at tage og se billeder on-demand for en sikkerhedsvirksomhedsprofil i PRO Desktop-appen. Mere om funktionen Foto på forespørgsel Sådan indstiller du Foto efter behov

Foto af scenario

Funktionen Foto efter scenarie giver dig mulighed for at oprette et scenarie for bevægelsesdetektorer, der understøtter fotoverifikation. Disse detektorer tager billeder i tilfælde af alarmer fra bestemte Ajax-enheder. Som standard er indstillingen Tillad billeder efter scenarier deaktiveret for alle detektorer. En rumadministrator eller en bruger med adgang til privatlivsindstillinger kan aktivere den. I systemindstillingerne kan du også indstille præcist, hvornår en detektor, der understøtter fotoverifikation, kan tage billeder i henhold til et scenarie: altid eller når Superior MotionCam AM (PhOD) Jeweller er aktiveret. Billeder efter scenarie er tilgængelige for alle systembrugere med adgang til hændelsesfeedet. Hændelsen med at tage et billede efter alarmen fra specificerede enheder sendes til sikkerhedsvirksomhedens overvågningscentral via SIA DC-09 (SIA-DCS) og andre proprietære protokoller. Hændelseskoden er 730. Hvis CMS-softwaren understøtter fotoverifikation, kan CMS-ingeniørerne få adgang til fotos efter scenarie. Fotos efter scenarie er også tilgængelige i PRO Desktop- appen.

Billeder efter scenarie sendes ikke til CMS’et, hvis der kun anvendes en direkte forbindelse til overvågningsstationen. Få mere at vide om funktionen Foto efter scenarie Sådan konfigurerer du Foto efter scenarie

Foto efter tidsplan

Funktionen Foto efter tidsplan giver dig mulighed for at oprette et scenario for bevægelsesdetektorer, der understøtter fotoverifikation. Disse detektorer tager billeder efter tidsplan. Før du opretter et planlagt scenarie, skal du aktivere indstillingen Tillad billeder efter scenarier . En rumadministrator eller en bruger med adgang til privatlivsindstillinger kan aktivere denne indstilling. Du kan præcist indstille, hvornår en detektor, der understøtter fotoverifikation, kan tage billeder i henhold til et planlagt scenario: altid eller når den er aktiveret. Fotos efter tidsplan er tilgængelige for alle systembrugere med adgang til hændelsesfeedet. Hændelsen med at tage et foto sendes til CMS via SIA DC-09 (SIA-DCS) og andre proprietære protokoller. Hændelseskoden er 731. Hvis CMS-softwaren understøtter fotoverifikation, kan CMS-ingeniørerne få adgang til fotos efter plan. Disse fotos er også tilgængelige i PRO Desktop .

Fotos efter tidsplan sendes ikke til CMS, hvis der kun anvendes en direkte forbindelse til overvågningsstationen. Sådan konfigurerer du Foto efter tidsplan

Foto af aktivering/afvæbning

Funktionen Foto ved tilkobling/frakobling giver brugerne mulighed for at modtage billeder fra et indbygget kamera, når sikkerhedstilstanden ændrer sig. Med denne funktion kan du kontrollere situationen på faciliteten, når systemet er aktiveret, frakoblet eller skiftet til nattilstand . Før du opretter et aktiverings-/frakoblingsscenarie, skal du aktivere indstillingen Tillad billeder efter scenarier . En rumadministrator eller en bruger med adgang til privatlivsindstillinger kan aktivere denne indstilling. Scenariet Foto ved tilkobling/frakobling er tilgængeligt i hubbens indstillinger med OS Malevich 2.29 og nyere. Funktionen giver dig mulighed for at konfigurere de betingelser, hvorunder de valgte detektorer tager billeder: ved tilkobling, ved frakobling, når nattilstand er aktiveret, eller når nattilstand er deaktiveret. Du kan også indstille, om indgangs-/udgangsforsinkelser skal tages i betragtning eller ignoreres.

Billeder ved tilkobling/frakobling er tilgængelige for alle systembrugere med adgang til hændelsesfeedet. Hændelsen med at tage et billede sendes til CMS via SIA DC-09 (SIA-DCS) og andre proprietære protokoller. Hændelseskoden er 732. Hvis CMS-softwaren understøtter fotoverifikation, kan CMS-ingeniørerne få adgang til billeder ved at aktivere/deaktivere. Disse billeder er også tilgængelige i PRO Desktop .

Billeder fra tilkobling/frakobling sendes ikke til CMS’et, hvis der kun anvendes en direkte forbindelse til overvågningscentralen. Sådan opsætter du Foto ved at aktivere/deaktivere

Dataoverførselsprotokoller for Jeweller og Wings

Jeweller og Wings er trådløse dataoverførselsprotokoller, der giver hurtig og pålidelig tovejskommunikation mellem hubben og enheder. Detektoren bruger Jeweller til at transmittere alarmer og hændelser og Wings til at transmittere billeder. Lær mere

Leveringstid for fotos

Den tid det tager for detektoren at levere billeder til Ajax-apps afhænger af den valgte opløsning, detektorens forbindelse til radiosignalforlængeren, Wings-signalstyrken og internetforbindelsens hastighed. Alarmmeddelelser leveres øjeblikkeligt.

Fotoopløsning	Leveringstid¹
160 × 120 pixels	op til 3 sekunder
320 × 240 pixels (som standard)	op til 4,5 sekunder
640 × 480 pixels	op til 11 sekunder
960 × 720 pixels	op til 15,5 sekunder

¹ Når detektoren er tilsluttet direkte til hubben (uden radiosignalforlængeren ReX 2 Jeweller). Detektoren skal bruge op til 3 sekunder på at starte Photo on demand-optagelsen.

Temperaturkompensation

Detektoren opfatter personer og andre genstande som varmepunkter. Enheden overvåger disse varmepunkter og registrerer en alarm, hvis de bevæger sig. Under ideelle forhold afviger den menneskelige kropstemperatur (36,6 °C i gennemsnit) fra den omgivende temperatur, og deres kontrast gør det muligt for bevægelsesdetektoren at registrere menneskelig bevægelse præcist. Når omgivelsestemperaturen er meget tæt på den menneskelige kropstemperatur, fungerer detektoren muligvis ikke korrekt og kan udløse falske alarmer. Temperaturkompensation bruges i alle Ajax-bevægelsesdetektorer, så Superior MotionCam AM (PhOD) Jeweller registrerer bevægelse inden for hele driftstemperaturområdet. Lær mere

Kæledyrs immunitet

Superior MotionCam AM (PhOD) Jeweller understøtter ikke funktionen til immunitet mod kæledyr . Hvorfor bevægelsesdetektorer reagerer på kæledyr, og hvordan man undgår dette

Anti-maskeringssystem

Maskering er et forsøg på at blokere detektorens udsyn ved at male over den, dække den, placere en forhindring foran detektorlinsen eller på anden måde. En bruger kan justere maskeringssensorens følsomhed i detektorindstillingerne. Superior MotionCam AM (PhOD) Jeweller registrerer følgende typer maskering:

• • Placering af en forhindring foran detektorlinsen i en afstand på op til 50 cm (den maksimale afstand afhænger af materialetypen).

• • Maling over linsen med farvet maling.

• • Klæbes over den forreste del af detektoren med et uigennemsigtigt materiale.

Hvis anti-masking -funktionen er aktiveret, er den altid aktiv og fungerer uanset sikkerhedstilstanden.

Maskeringstype	Detektoren er aktiveret		Detektoren er frakoblet
	Tid til alarm, s	Tid til at genoprette, s	Tid til alarm, s	Tid til at genoprette, s
Placering af en forhindring foran linsen	<24	<30	<40	<50
At klistre eller male over linsen	<24	<30	<40	<50
Stikker over den forreste del af detektoren	<24	<30	<40	<50
Maling over den forreste del af detektoren	<24	<30	<40	<50

Når maskering registreres, udløser detektoren en alarm. Detektorens LED lyser grønt i 1 sekund. Systemet informerer brugerne og sikkerhedsfirmaet om maskering. Du kan aktivere sirenens reaktion på maskering i detektorindstillingerne for yderligere beskyttelse og information. Lær mere

Sender hændelser til overvågningscentralen

Et Ajax-system kan sende alarmer til PRO Desktop- overvågningsappen og den centrale overvågningsstation (CMS) i formaterne SurGard (Contact ID) , SIA DC-09 (SIA-DCS) , ADEMCO 685 og andre proprietære protokoller . Få mere at vide om PRO Desktop-overvågningsappen Hvilke CMS’er kan et Ajax-system tilsluttes Superior MotionCam AM (PhOD) Jeweller kan overføre følgende hændelser:

1. 1. Bevægelsesalarm.

1. 1. Maskeringsalarm.

1. 1. Visuelle alarmverifikationer.

1. 1. Fotos efter scenarie.

1. 1. Fotos efter tidsplan.

1. 1. Fotos ved at aktivere/deaktivere.

1. 1. Sabotagealarm/gendannelse.

1. 1. Tab/gendannelse af forbindelse til hubben.

1. 1. Deaktivering/aktivering af detektoren.

1. 1. Mislykket forsøg på at aktivere sikkerhedssystemet (hvis systemintegritetskontrollen er aktiveret).

Fotos på forespørgsel sendes ikke til vagtselskabets overvågningsstation. PRO Desktop- brugere kan kun tage og se billeder on-demand fra en personlig konto, hvis en rumadministrator har givet dem de nødvendige adgangsrettigheder. Det er ikke muligt at tage og se billeder on-demand for en sikkerhedsvirksomhedsprofil i PRO Desktop-appen. Når der modtages en alarm, ved operatøren af ​​vagtselskabets overvågningscentral præcis, hvad der er sket, og hvor den hurtige reaktionsenhed skal sendes hen. Adresserbarheden af ​​hver Ajax-enhed giver dig mulighed for at sende ikke kun hændelser til PRO Desktop eller CMS, men også enhedens type, dens navn og det virtuelle rum, som detektoren er tildelt. Bemærk, at listen over overførte parametre kan variere afhængigt af CMS-typen og den valgte protokol til kommunikation med overvågningscentralen.

Enhedens ID og nummer kan findes i dens tilstande i en Ajax-app . Billeder sendes til sikkerhedsvirksomhedens overvågningsstation, hvis CMS-softwaren understøtter fotoverifikation. En liste over sådanne CMS’er er tilgængelig her . Samtidig understøtter PRO Desktop modtagelse af fotoverifikation uden yderligere opsætning.

Tilføjelse til systemet

Før du tilføjer en enhed

1. 1. Installer en Ajax PRO-app .

1. 1. Log ind på en PRO-konto , eller opret en ny.

1. 1. Vælg et rum, eller opret et nyt.Hvad er et rumSådan skaber du et rum

1. 1. Tilføj mindst ét ​​virtuelt rum.

1. 1. Tilføj en kompatibel hub til rummet. Sørg for, at hubben er tændt og har internetadgang via Ethernet, Wi-Fi og/eller mobilnetværk.

1. 1. Tjek tilstandene i en Ajax-app for at sikre, at rummet er deaktiveret, og at hubben ikke starter en opdatering.

Sådan tilføjer du Superior MotionCam AM (PhOD) Juveler

Kun en bruger eller en PRO med administratorrettigheder kan tilføje Superior MotionCam AM (PhOD) Jeweller til hubben.

1. 1. Åbn en Ajax-app . Hvis din konto har adgang til flere hubs, eller hvis du bruger PRO-appen, skal du vælge den hub, som du vil tilføje Superior MotionCam AM (PhOD) Jeweller til.

1. 1. Gå til fanen Enheder  , og tryk på Tilføj enhed .

1. 1. Scan QR-koden, eller indtast enheds-ID’et (som er placeret på detektorens kabinet og emballageæsken), navngiv detektoren, og vælg et rum og en gruppe (hvis gruppetilstand er aktiveret).

1. 1. Tryk på Tilføj .

1. 1. Tænd enheden ved at holde tænd/sluk-knappen nede i 3 sekunder.

For at tilføje Superior MotionCam AM (PhOD) Jeweller til hubben skal detektoren placeres på det samme sikrede sted som systemet (inden for hubbens radionetværks dækningsområde). For at detektoren kan fungere via ReX 2 radiosignalforlængeren , skal du først tilføje detektoren til hubben og derefter tilslutte den til ReX 2 i indstillingerne for rækkeviddeforlængeren. Sådan tilslutter du en enhed til ReX 2 Den detektor, der er føjet til hubben, vises på listen over hubbenheder i Ajax-appen. Opdatering af status for enheder på listen afhænger af indstillingerne for Jeweller (eller Jeweller / Fibra ); standardværdien er 36 sekunder. Hvis forbindelsen mislykkes, skal du slukke detektoren og prøve igen om 5 sekunder. Bemærk, at hvis det maksimale antal enheder allerede er tilføjet til hubben ( afhængigt af hub-modellen ), vil du blive underrettet, når du forsøger at tilføje en ny.

Hubben og enheden, der opererer på forskellige radiofrekvenser, er inkompatible. Enhedens radiofrekvensbånd kan variere fra region til region. Vi anbefaler at købe og bruge Ajax-enheder i samme region. Du kan kontakte Ajax teknisk support for at kontrollere radiofrekvensbåndene i din region. Superior MotionCam AM (PhOD) Jeweller fungerer kun med én hub. Når detektoren er tilsluttet en ny hub, stopper den med at sende kommandoer til den gamle. Når detektoren tilføjes til en ny hub, fjernes den ikke fra enhedslisten på den gamle hub. Dette skal gøres via en Ajax-app.

Fejlfunktioner

Når der registreres en fejlfunktion (for eksempel hvis der ikke er nogen forbindelse via Jeweller), viser en Ajax-app en fejlfunktionstæller på enhedsikonet.

Alle fejlfunktioner vises i detektorens tilstande. Felter med fejlfunktioner vil være fremhævet med rødt. En fejlfunktion vises, hvis:

• • Detektortemperaturen er uden for de tilladte grænser: under –10 °C og over +40 °C.

• • Detektorens kabinet er åbent (sabotagealarmen er udløst).

• • Der er ingen forbindelse til hubben eller radiosignalforlængeren via Jeweller.

• • Der er ingen forbindelse til hubben eller radiosignalforlængeren via Wings.

• • Detektorens batteri er lavt.

Ikoner

Ikonerne viser nogle af Superior MotionCam AM (PhOD) Jeweller-tilstandene. Du kan se dem i en Ajax-app under fanen Enheder  .

Ikon	Mening
	Juvelersignalstyrke. Viser signalstyrken mellem hubben og detektoren. Den anbefalede værdi er 2-3 søjler.Lær mere
	Detektorens batteriopladningsniveau.Lær mere
	Ikonet vises, hvis mere end én bruger har adgang til kameraet.
	Ikonet vises, når detektoren fungerer via en radiosignalrækkeviddeforlænger .
	Detektoren fungerer i tilstanden Altid aktiv .Lær mere
	Forsinkelse ved ind- og/eller udgang er aktiveret.Lær mere
	Superior MotionCam AM (PhOD) Jeweller vil være aktiveret, når nattilstand er aktiveret.Lær mere
	Enheden er i signaldæmpningstesttilstand.Lær mere
	Maskering er registreret.
	Superior MotionCam AM (PhOD) Juveler er deaktiveret.Lær mere
	Enheden er deaktiveret, indtil systemet frakobles første gang.Lær mere
	Superior MotionCam AM (PhOD) Jeweller er deaktiveret, fordi det forudindstillede antal alarmer er overskredet.Lær mere
	Hændelser med sabotageudløsning deaktiveres.Lær mere
	Sabotagealarmmeddelelser er deaktiverede, indtil systemet frakobles for første gang.Lær mere
	Enheden har mistet forbindelsen til hubben, eller hubben har mistet forbindelsen til Ajax Cloud-serveren.
	Enheden er ikke blevet overført til den nye hub.Lær mere

Stater

Tilstandene indeholder oplysninger om enheden og dens driftsparametre. Tilstandene for Superior MotionCam AM (PhOD) Jeweller kan findes i Ajax-apps:

1. 1. Gå til fanen Enheder  .

1. 1. Vælg Superior MotionCam AM (PhOD) Juveler fra listen.

Parameter	Mening
Dataimport	Viser fejlen ved overførsel af data til den nye hub:Mislykkedes — enheden er ikke blevet overført til den nye hub.Lær mere
Fejlfunktion	Hvis du trykker på , åbnes listen over fejl i Superior MotionCam AM (PhOD) Jeweller.Feltet vises, hvis der registreres en fejlfunktion.
Temperatur	Enhedens temperatur. Den måles af Superior MotionCam AM (PhOD) Jeweller og ændrer sig afhængigt af den omgivende temperatur.Du kan oprette et scenarie efter temperatur for at styre automatiseringsenheder.Lær mere
Juvelerens signalstyrke	Signalstyrken mellem hubben (eller rækkeviddeforlængeren) og detektoren via Jeweller-kanalen. Den anbefalede værdi er 2-3 søjler.Jeweller er en protokol til overførsel af Superior MotionCam AM (PhOD) Jeweller-hændelser og -alarmer.
Forbindelse via juveler	Forbindelsesstatus via Jeweller-kanalen mellem hubben (eller rækkeviddeforlængeren) og detektoren:Online — detektoren er forbundet til hubben (eller rækkeviddeforlængeren).Offline — detektoren er ikke forbundet til hubben (eller rækkeviddeforlængeren).
Vinger signalstyrke	Signalstyrken mellem hubben (eller rækkeviddeforlængeren) og detektoren via Wings-kanalen. Den anbefalede værdi er 2-3 søjler.Wings er en protokol til overførsel af Superior MotionCam AM (PhOD) Jeweller-fotoverifikationer.
Forbindelse via vinger	Forbindelsesstatus via Wings-kanalen mellem hubben (eller rækkeviddeforlængeren) og detektoren:Online — detektoren er forbundet til hubben (eller rækkeviddeforlængeren).Offline — detektoren er ikke forbundet til hubben (eller rækkeviddeforlængeren).
Senderens effekt	Viser senderens valgte effekt.Parameteren vises, når indstillingen Maks. eller Dæmpning er valgt i menuen Signaldæmpningstest .Lær mere
Batteriopladning	Enhedens batteriopladningsniveau:OkayLavt batteriNår batterierne er lave, vil brugerne og sikkerhedsfirmaet modtage relevante meddelelser.Efter afsendelse af notifikationen kan detektoren fungere i op til 2 måneder.Sådan vises batteriopladningenBatterilevetidsberegner
Låg	Status for detektorens sabotagefunktion, der reagerer på afmontering eller åbning af enhedens kabinet:Åben — detektoren er fjernet fra SmartBracket-monteringspanelet, eller dens integritet er kompromitteret.Lukket — detektoren er installeret på SmartBracket-monteringspanelet. Enhedens kabinet og monteringspanelets integritet er ikke kompromitteret. Normal tilstand.Lær mere
Følsomhed	Viser bevægelsesdetektorens følsomhedsniveau:Lav — anbefales til lokaler med høj sandsynlighed for falske alarmkilder.Normal (som standard) — anbefales til lokaler med lav sandsynlighed for falske alarmkilder.Høj — enheden reagerer på enhver bevægelse i synsfeltet.
Anti-maskering	Maskeringssensorens tilstand:Alarm — maskering er registreret.Til — antimaskeringssystemet er aktiveret. Maskering registreres ikke.Fra — antimaskeringssystemet er deaktiveret. Maskering vil ikke blive registreret.Lær mere
Maskeringssensorfølsomhed	Maskeringssensorens følsomhedstilstand:LavNormalHøj (som standard)Vises, hvis antimaskering er aktiveret .
Altid aktiv	Når denne indstilling er aktiveret, er detektoren konstant aktiveret, registrerer bevægelse og udløser alarmer.Lær mere
Permanent deaktivering	Viser status for enhedens permanente deaktiveringsindstilling:Nej — enheden fungerer i normal tilstand.Kun låg — rumadministratoren har deaktiveret notifikationer om enhedens manipulationsudløsning.Helt — detektoren er fuldstændig udelukket fra systemdriften. Enheden udfører ikke systemkommandoer og rapporterer ikke alarmer eller andre hændelser.Efter antal alarmer — enheden deaktiveres automatisk, når det forudindstillede antal alarmer overskrides (antallet af alarmer er angivet i indstillingerne for automatisk deaktivering af enheder ).Lær mere
Engangsdeaktivering	Viser status for enhedens indstilling for engangsdeaktivering:Nej — enheden fungerer i normal tilstand.Helt udeladt — enheden er fuldstændig udelukket fra systemdriften i den periode, hvor den tilkoblede tilstand er aktiv. Enheden udfører ikke systemkommandoer og rapporterer ikke alarmer eller andre hændelser.Kun låg — meddelelser om sabotageudløsning er deaktiveret i den periode, hvor den tilkoblede tilstand er aktiv.Lær mere
Adgang til fotos på forespørgsel	Status vises, hvis Foto på forespørgsel er aktiveret i hub-indstillingerne i afsnittet Privatliv .Lær mere
Alarmreaktion
Driftstilstand	Viser hvordan detektoren reagerer på alarmer:Øjeblikkelig alarm — den aktiverede detektor reagerer øjeblikkeligt på en trussel og udløser en alarm.Indgang/Udgang — når en forsinkelse er indstillet, starter den aktiverede enhed nedtællingen og udløser ikke en alarm, selvom den udløses, før nedtællingen er færdig.Følger — detektoren arver forsinkelserne fra indgangs-/udgangsdetektorer. Men når følgeren udløses individuelt, udløser den straks en alarm.
Forsinkelse ved indtastning, sek.	Forsinkelse ved indtastning: fra 5 til 255 sekunder.Forsinkelse ved indgang (alarmaktiveringsforsinkelse) er den tid, brugeren har til at frakoble sikkerhedssystemet efter at have været indtrådt i det sikrede område.Lær mere
Forsinkelse ved afgang, sek.	Forsinkelse ved afgang: fra 5 til 255 sekunder.Forsinkelse ved afgang (aktiveringsforsinkelse) er den tid, brugeren har til at forlade det sikrede område, efter sikkerhedssystemet er aktiveret.Lær mere
Aktivering i nattilstand	Når denne indstilling er aktiveret, går enheden i aktiveret tilstand, hvis systemet er indstillet til nattilstand .Lær mere
Nattilstandsforsinkelse ved indkørsel, sek.	Indgangsforsinkelsestid i nattilstand .Forsinkelse ved indgang (alarmaktiveringsforsinkelse) er den tid, brugeren har til at frakoble sikkerhedssystemet efter at have været indtrådt i ejendommen.Lær mere
Nattilstandsforsinkelse ved afgang, sek.	Forlader forsinkelsestid i nattilstand .Forsinkelse ved afgang (tilkoblingsforsinkelse) er den tid, brugeren har til at forlade stedet efter aktivering af nattilstand.Lær mere
Firmware	Detektorens firmwareversion.
ID	Detektor-ID. Det er også tilgængeligt på QR-koden på detektorens kabinet og emballage.
Enhedsnr.	Nummer på enhedssløjfen (zone).

Indstillinger

Sådan ændrer du indstillingerne for Superior MotionCam AM (PhOD) Jeweller i Ajax-apps:

1. 1. Gå til fanen Enheder  .

1. 1. Vælg Superior MotionCam AM (PhOD) Juveler fra listen.

1. 1. Gå til Indstillinger ved at trykke på tandhjulsikonet .

1. 1. Indstil de nødvendige parametre.

1. 1. Tryk på Tilbage for at gemme de nye indstillinger.

Indstillinger	Mening
Navn	Detektorens navn. Det vises på listen over hubenheder, SMS-tekst og notifikationer i hændelsesfeedet.For at ændre detektorens navn skal du trykke på tekstfeltet.Navnet kan indeholde op til 12 kyrilliske tegn eller op til 24 latinske tegn.
Værelse	Det virtuelle rum, som Superior MotionCam AM (PhOD) Jeweller er tildelt.Rummets navn vises i SMS-beskeder og notifikationer i begivenhedsfeedet.
Alarm-LED-indikation	Når indstillingen er deaktiveret, giver detektorens LED-indikator ikke besked om alarmer eller sabotageudløsning.
Følsomhed	Bevægelsesdetektorens følsomhedsniveau.Det afhænger af facilitetstypen, tilstedeværelsen af ​​sandsynlige kilder til falske alarmer og detaljerne i det sikrede område:Lav — anbefales til lokaler med høj sandsynlighed for falske alarmkilder.Normal (som standard) — anbefales til lokaler med lav sandsynlighed for falske alarmkilder.Høj — enheden reagerer på enhver bevægelse i synsfeltet.
Anti-maskering	Når denne indstilling er aktiveret, registrerer enheden maskering.
Maskeringssensorfølsomhed	Følsomhedsniveauet afhænger af enhedens installationssted og kan være:Lav.Normal.Høj.Et højere følsomhedsniveau øger maskeringsdetektionsområdet.
Tag et billede, hvis der registreres maskering	Når denne indstilling er aktiveret, tager enheden et billede, hvis der registreres maskering.
Tag et billede, hvis låget er åbent	Når denne indstilling er aktiveret, tager enheden et billede, hvis sabotagefunktionen udløses.
Billedopløsning	Billedopløsning (i pixels):160 × 120320 × 240640 × 480 (som standard)960 × 720Jo højere opløsningen er, desto mere detaljeret er billedet, men det tager længere tid at overføre billederne. Indstillingen omfatter visuel alarmverifikation, foto på forespørgsel, fotos efter alarm, sabotagealarm, maskering, planlægning, tilkobling/frakobling eller scenarie.
Fotos af alarm	Antallet af billeder i tilfælde af alarm:Intet billede1 fotoSerie på 2Serie på 3Serie på 4 (kun tilgængelig med opløsning på 320 × 240 eller 160 × 120)Serie på 5 (kun tilgængelig med opløsning på 320 × 240 eller 160 × 120)Indstillingen gælder for fotos via alarm, via sabotagealarm eller via maskeringsalarm.
Alarmer med fotoverifikation	Antallet af alarmer ledsaget af billeder. Du kan angive 1 til 10 alarmer eller indstille transmission af et foto, hver gang enheden udløses.En alarmtæller med fotoverifikation nulstilles, når sikkerhedssystemet frakobles og genaktiveres.Indstillingen er tilgængelig, hvis indstillingen Altid aktiv er deaktiveret. Når detektoren er i tilstanden Altid aktiv , sender den et billede, hver gang den udløses.
Fotos på forespørgsel	Antallet af fotos på forespørgsel:1 fotoSerie på 2Serie på 3Serie på 4 (kun tilgængelig med opløsning på 320 × 240 eller 160 × 120)Serie på 5 (kun tilgængelig med opløsning på 320 × 240 eller 160 × 120)
Altid aktiv	Når denne indstilling er aktiveret, er detektoren altid i aktiveret tilstand og registrerer bevægelse.Lær mere
HDR-billede	Når denne indstilling er aktiveret, forbedrer enheden detaljernes nøjagtighed i lyse og mørke scener.
Alarm med sirene
Hvis der registreres bevægelse	Når denne indstilling er aktiveret, aktiveres de sirener , der er tilføjet til systemet, når Superior MotionCam AM (PhOD) Jeweller registrerer bevægelse.
Hvis der registreres maskering	Når denne indstilling er aktiveret, aktiveres de sirener , der er tilføjet til systemet, når Superior MotionCam AM (PhOD) Jeweller registrerer maskering.
Scenarier	Denne indstilling åbner menuen til oprettelse og konfiguration af scenarier for Superior MotionCam AM (PhOD) Jeweller-detektoren. Menuen giver dig mulighed for at oprette et scenarie, hvor detektoren tager billeder efter tidsplan eller når bestemte Ajax-enheder udløses.Lær mere
Alarmreaktion
Driftstilstand	Med denne indstilling kan du angive, hvordan enheden skal reagere på alarmer:Øjeblikkelig alarm — den aktiverede detektor reagerer øjeblikkeligt på en trussel og udløser en alarm.Indgang/Udgang — når en forsinkelse er indstillet, starter den aktiverede enhed nedtællingen og udløser ikke en alarm, selvom den udløses, før nedtællingen er færdig.Følger — detektoren arver forsinkelserne fra indgangs-/udgangsdetektorer. Men når følgeren udløses individuelt, udløser den straks en alarm.
Forsinkelse ved indtastning, sek.	Forsinkelse ved indtastning: fra 5 til 255 sekunder.Forsinkelse ved indgang (alarmaktiveringsforsinkelse) er den tid, brugeren har til at frakoble sikkerhedssystemet efter at have været indtrådt i det sikrede område.Lær mere
Forsinkelse ved afgang, sek.	Forsinkelse ved afgang: fra 5 til 255 sekunder.Forsinkelse ved afgang (aktiveringsforsinkelse) er den tid, brugeren har til at forlade det sikrede område, efter sikkerhedssystemet er aktiveret.Lær mere
Aktivering i nattilstand	Når denne indstilling er aktiveret, går detektoren i aktiveret tilstand, hvis systemet er indstillet til nattilstand .Lær mere
Nattilstandsforsinkelse ved indkørsel, sek.	Forsinkelse ved aktivering af nattilstand : fra 5 til 255 sekunder.Forsinkelse ved indgang (alarmaktiveringsforsinkelse) er den tid, brugeren har til at deaktivere nattilstand efter at have været indsat i lokalet.Lær mere
Nattilstandsforsinkelse ved afgang, sek.	Forsinkelse ved afgang i nattilstand : fra 5 til 255 sekunder.Forsinkelse ved afgang (tilkoblingsforsinkelse) er den tid, brugeren har til at forlade stedet efter aktivering af nattilstand .Lær mere
Signalstyrketest for juvelerer	Skifter detektoren til testtilstand for signalstyrke for juveler.Testen giver dig mulighed for at kontrollere signalstyrken mellem hubben (eller rækkeviddeforlængeren) og detektoren via Jewellers trådløse dataoverførselsprotokol for at vælge den optimale installationsplacering.Lær mere
Test af vingernes signalstyrke	Skifter detektoren til Wings signalstyrketesttilstand.Testen giver dig mulighed for at kontrollere signalstyrken mellem hubben (eller rækkeviddeforlængeren) og detektoren via Wings trådløse dataoverførselsprotokol for at vælge den optimale installationsplacering.Lær mere
Test af detektionszone	Skifter detektoren til testtilstand for detektionszone. Testen gør det muligt for brugerne at kontrollere, hvordan detektoren reagerer på bevægelse, og vælge den optimale installationsplacering.Lær mere
Signaldæmpningstest	Skifter enheden til signaldæmpningstesttilstand.Under testen reduceres eller øges senderens effekt for at simulere miljøændringer. Dette er nødvendigt for at teste stabiliteten af ​​kommunikationen mellem detektoren og hubben.Lær mere
Brugervejledning	Åbner brugermanualen til Superior MotionCam AM (PhOD) Jeweller i en Ajax-app.
Permanent deaktivering	Giver en bruger mulighed for at deaktivere enheden uden at fjerne den fra systemet.Der er tre muligheder:Nej — enheden fungerer i normal tilstand og overfører alle hændelser.Helt — enheden udfører ikke systemkommandoer og deltager ikke i automatiseringsscenarier; systemet ignorerer alarmer og andre enhedsmeddelelser.Kun låg — systemet ignorerer notifikationer om detektorsabotage.Lær mereSystemet kan også automatisk deaktivere enheder, når det forudindstillede antal alarmer overskrides. Lær mere
Engangsdeaktivering	Giver en bruger mulighed for at deaktivere enhedens hændelser, indtil systemet deaktiveres for første gang.Der er tre muligheder:Nej — enheden fungerer i normal tilstand og overfører alle hændelser.Helt — enheden er fuldstændig udelukket fra systemdriften, indtil systemet deaktiveres for første gang. Enheden udfører ikke systemkommandoer og rapporterer ikke alarmer eller andre hændelser.Kun låg — meddelelser om sabotageudløsning er deaktiveret, indtil systemet frakobles for første gang.Lær mere
Slet enhed	Afbryder parringen af ​​detektoren, afbryder forbindelsen til hubben og sletter dens indstillinger.

Kalibrering af maskeringssensor

Kalibrering af en maskeringssensor er vigtig for at sikre, at enheden fungerer korrekt og øjeblikkeligt kan registrere forsøg på at blokere sensorernes synsfelt. Maskeringssensoren kalibreres automatisk, når detektoren tilføjes til systemet, anti-maskeringsindstillinger ændres, eller detektoren fjernes fra SmartBracket-monteringspanelet og monteres igen. Hvis enheden ikke kan kalibrere maskeringssensoren, sender systemet en besked til brugerne og CMS’et og viser den tilsvarende fejl i enhedens tilstande .

Konfiguration af funktionen Foto på forespørgsel

En rumadministrator eller en bruger med adgang til privatlivsindstillinger kan aktivere og konfigurere funktionen Fotos on demand . For at gøre dette skal du gøre følgende i en Ajax-app:

1. 1. Vælg rummet, hvis du har mere end ét.

1. 1. Gå til fanen Kontrol  .

1. 1. Tryk på tandhjulsikonet for at gå til indstillingerne for rummet .

1. 1. Vælg menuen Privatliv , og aktiver indstillingen Tillad fotos efter behov .

1. 1. Vælg brugerkategori:
      • • Brugere
      • • Installatører
      • • Virksomheder

1. 1. Vælg en specifik bruger, PRO eller en virksomhed. En liste over kameraer, DVR’er og detektorer, der understøtter fotoverifikation, som er føjet til rummet, åbnes.

1. 1. Vælg den detektor, du vil give adgang til.

1. 1. Aktivér indstillingen Tag og se billeder .

1. 1. Angiv, hvornår brugeren kan tage billeder on-demand: Altid eller Når enheden er aktiveret .

1. 1. Tryk på Tilbage for at gemme indstillingerne.

Efter at have gemt privatlivsindstillingerne, vil alle brugere med adgang til begivenhedsfeedet modtage en besked om, hvem der har fået adgangsrettigheder, og hvilken bruger der har givet disse rettigheder. Lær mere

Konfiguration af funktionen Foto efter scenarie

Sådan aktiverer du Foto efter scenarie

En rumadministrator eller en bruger med adgang til privatlivsindstillinger kan aktivere funktionen Foto efter scenarie . For at gøre dette i en Ajax-app skal du:

1. 1. Vælg rummet, hvis du har mere end ét.

1. 1. Gå til fanen Kontrol  .

1. 1. Tryk på tandhjulsikonet for at gå til indstillingerne for rummet .

1. 1. Vælg menuen Privatliv , og aktiver indstillingen Tillad fotos efter scenarier .

1. 1. Tryk på Tilbage for at gemme indstillingerne.

Lær mere

Sådan opretter du et scenarie for at tage billeder i tilfælde af alarmer fra bestemte enheder

En rumadministrator eller en PRO med systemkonfigurationsrettigheder kan oprette og konfigurere et scenarie. Sådan gør du:

1. 1. I en Ajax-app skal du vælge rummet, hvis du har flere, eller hvis du bruger PRO-appen.

1. 1. Gå til fanen Enheder  , og vælg en detektor, der understøtter fotoverifikation.

1. 1. Tryk på tandhjulsikonet for at gå til detektorindstillingerne .

1. 1. Vælg elementet Scenarier på listen.

1. 1. Vælg Ajax-enheder og alarmtyper, der vil udløse fotoverifikation.

1. 1. Tryk på Næste .

1. 1. Angiv:
      • Scenariets navn.
      • Antal enheder, der udløser et scenarie (tilgængelig, hvis der er to eller flere Ajax-enheder i systemet):Enhver — scenariet kører, hvis mindst én enhed udløses. Alle valgte — scenariet kører, hvis alle valgte enheder udløses.
      • Udløsningstidspunkt for alle enheder (indstillingen er tilgængelig, hvis indstillingen Alle valgte er angivet i blokken Enheder, der udløser scenariet ).For at scenariet kan køre, skal alle valgte enheder udløse alarmen inden for den angivne tid. Hvis enhederne ikke udløser alarmen inden for den angivne tid, nulstilles timeren, og scenariet kører ikke.
      • Hvornår detektoren kan tage billeder: Altid eller Når aktiveret . Som standard tager Superior MotionCam AM (PhOD) Jeweller kun billeder efter scenarie i aktiveret tilstand.
      Bemærk at kun rumadministratoren kan angive, hvornår detektoren skal tage billeder.

1. 1. Tryk på Gem . Scenariet vises på listen over enhedsscenarier.

Scenariet udføres ikke, hvis indstillingen Tillad fotos efter scenarier er deaktiveret i privatlivsindstillingerne (hub-indstillinger, menuen Privatliv ). For at slette eller redigere et scenarie skal du trykke på det på listen. Du kan også deaktivere scenariet med en knap ud for scenarienavnet: dets indstillinger gemmes, men udføres ikke efter alarmen fra andre enheder.

Permanent deaktiverede (PhOD) detektorer kan ikke tage billeder efter scenarie og kører ikke scenariet til at tage billeder. Lær mere

Konfiguration af funktionen Foto efter tidsplan

En rumadministrator eller PRO med systemkonfigurationsrettigheder kan oprette og konfigurere et scenarie efter tidsplan. Sådan gør du:

1. 1. Åbn en Ajax-app, og vælg rummet, hvis du har flere, eller hvis du bruger Ajax PRO-appen.

1. 1. Gå til fanen Enheder  , og vælg en detektor, der understøtter fotoverifikation.

1. 1. Tryk på tandhjulsikonet for at gå til detektorindstillingerne .

1. 1. Vælg elementet Scenarier på listen.

1. 1. Vælg scenarietypen Efter tidsplan .

1. 1. Angiv:
      • Scenariets navn.
      • Enhedshandling — kun Tag billede som standard. Antallet af billeder svarer til det antal billeder på forespørgsel, der er angivet i indstillingerne.
      • Udførelsestid — 24-timers eller 12-timers format, afhængigt af enhedens tidsformat. Tryk på feltet for at indstille det definerede tidspunkt for detektoren.
      • Gentag — tryk på feltet for at indstille ugedagen.
      • Hvornår detektoren kan tage billeder: Altid eller Når aktiveret . Som standard tager Superior MotionCam AM (PhOD) Jeweller kun billeder efter tidsplan i aktiveret tilstand.
      Bemærk at kun en rumadministrator kan angive, hvornår detektoren skal tage billeder.

1. 1. Tryk på Gem . Scenariet vises på listen over enhedsscenarier.

Tegn

LED-indikatoren på Superior MotionCam AM (PhOD) Jeweller kan lyse rødt eller grønt, afhængigt af detektorens tilstand.

Indikation ved tryk på tænd/sluk-knappen

Tegn	Tilfælde
Lyser grønt.	Tænder detektoren.
Lyser rødt og blinker derefter tre gange.	Slukker detektoren.

Aktiveret detektorindikation

Tegn	Tilfælde	Note
Lyser grønt i 1 sekund.	Bevægelsesalarm/sabotagealarm/ maskering er registreret.	Enheden registrerer bevægelse hvert 7. sekund.
Lyser grønt i 1 sekund.	Der tages billeder on-demand / efter scenarie.	Når der tages billeder on-demand eller efter scenarie, lyser indikatoren, selvom LED-indikationen er slukket i detektorindstillingerne.
Lyser grønt i et par sekunder.	Detektoren tilføjes til hubben.
Lyser rødt og blinker efter første aktivering.	Hardwarefejl.	Detektoren skal repareres. Kontakt venligst vores tekniske support .
I tilfælde af en alarm lyser den langsomt grønt og slukker.	Detektorens batterier skal udskiftes.	Proceduren for udskiftning af batterierne er beskrevet i artiklen .
Blinker ofte grønt.	Batterierne er helt afladede. Detektoren er holdt op med at registrere bevægelse og sende alarmer til hubben.	Proceduren for udskiftning af batterierne er beskrevet i artiklen .
Blinker grønt hyppigt fra 5 til 20 sekunder.	Detektoren kalibrerer antimaskeringssystemet.	Når antimaskeringsfølsomheden er blevet ændret, blinker indikatoren i 5 sekunder. Når detektoren tændes og installeres på SmartBracket, starter den automatisk antimaskeringskalibreringen, og indikatoren blinker i 15 sekunder. Når begge betingelser er opfyldt, blinker indikatoren i 20 sekunder.
Lyser rødt i 1 sekund hvert 12. sekund.	Fejl i kalibrering af maskeringssensor.	Fjern detektoren fra SmartBracket-monteringspanelet, og monter den igen for at starte kalibreringen af ​​maskeringssensoren. For korrekt kalibrering skal du sørge for, at der ikke er nogen forhindringer foran detektoren, og at den ikke flyttes.

Funktionalitetstest

Et Ajax-system tilbyder flere typer test for at sikre, at installationsstedet er valgt korrekt. Superior MotionCam AM (PhOD) Jeweller-test starter ikke med det samme, men ikke senere end efter et hub-detektor-pollinginterval (36 sekunder som standard). Du kan ændre pollingintervallet i Jeweller- menuen i hub-indstillingerne. Sådan kører du en test i en Ajax-app:

1. 1. Vælg den ønskede plads.

1. 1. Gå til fanen Enheder .

1. 1. Vælg Superior MotionCam AM (PhOD) Juveler fra listen.

1. 1. Gå til Indstillinger  .

1. 1. Vælg en test:
      1. 1. Signalstyrketest for juvelerer
      1. 1. Test af vingernes signalstyrke
      1. 1. Test af detektionszone
      1. 1. Signaldæmpningstest

1. 1. Kør testen.

Detektorplacering

Apparatet er kun beregnet til indendørs brug. Når du vælger, hvor Superior MotionCam AM (PhOD) Jeweller skal placeres, skal du overveje de parametre, der påvirker dens funktion:

• • Bevægelsesdetekteringszone.

• • Kameraets synsvinkel og forhindringer foran det.

• • Maskeringssensorens synsvinkel og tilstedeværelsen af ​​forhindringer foran den.

• • Juveler og vinger signalstyrke.

• • Afstand mellem detektoren og hubben.

• • Forhindringer i radiosignalets bane, såsom vægge, lofter i gulvet eller store genstande på stedet.

Overvej anbefalingerne til placering, når du designer sikkerhedssystemet. Kun specialister bør designe og installere det. En liste over anbefalede partnere er tilgængelig her .

Signalstyrke

Signalstyrken for Jeweller og Wings bestemmes af antallet af uleverede eller beskadigede datapakker over en bestemt periode. Ikonet på fanen Enheder  angiver signalstyrken:

• • Tre streger — fremragende signalstyrke.

• • To søjler — god signalstyrke.

• • Én bjælke — lav signalstyrke, stabil drift er ikke garanteret.

• • Overstreget ikon — intet signal.

Kontrollér Jeweller og Wings signalstyrke før den endelige installation. Med en signalstyrke på én eller nul søjler garanterer vi ikke, at enheden fungerer korrekt. Overvej at flytte enheden, da en flytning af selv 20 cm kan forbedre signalstyrken betydeligt. Hvis signalet forbliver dårligt eller ustabilt efter flytningen, skal du bruge ReX 2 Jeweller radiosignalforlængeren. Superior MotionCam AM (PhOD) Jeweller er inkompatibel med ReX Jeweller radiosignalforlængere .

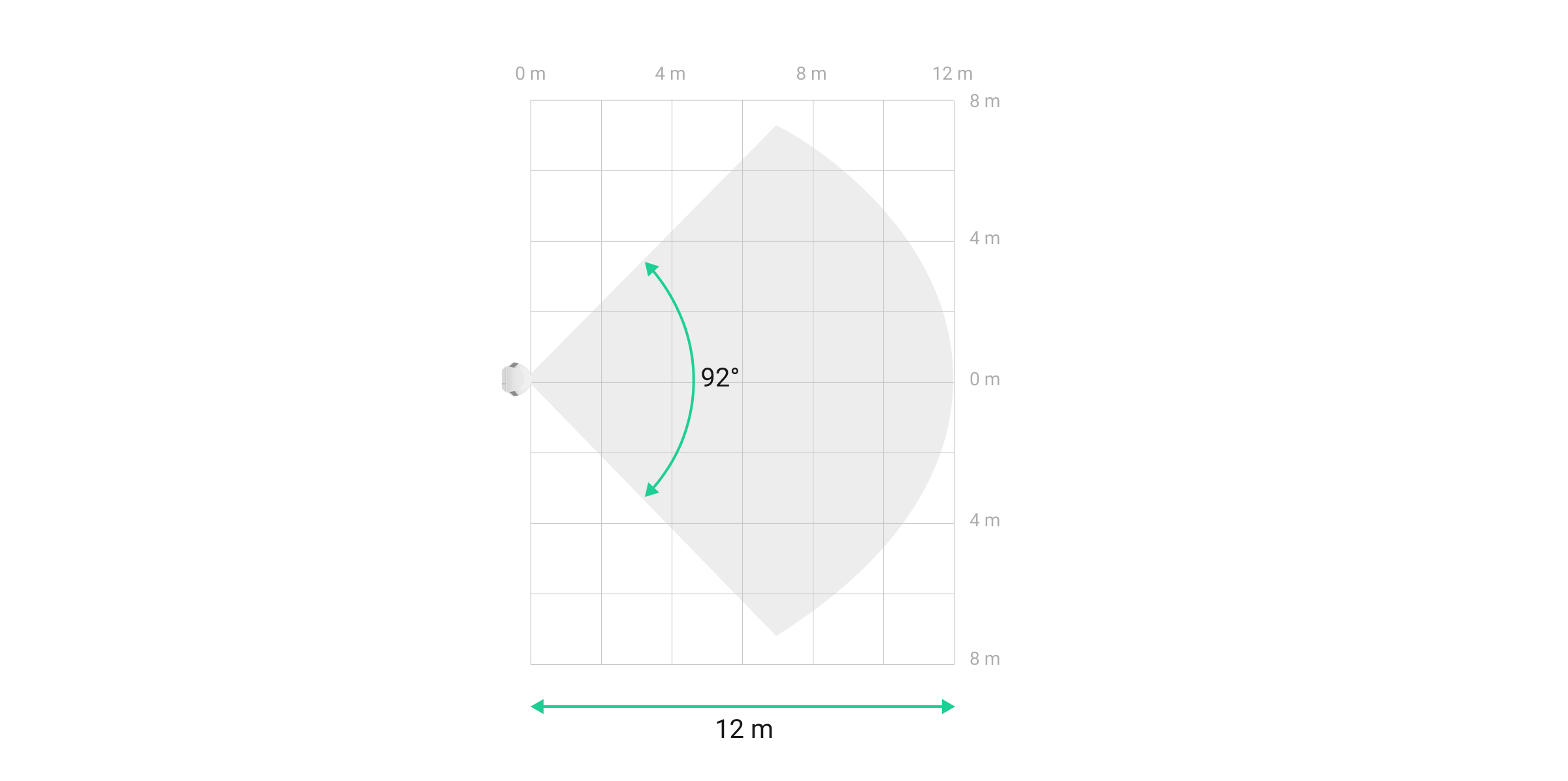

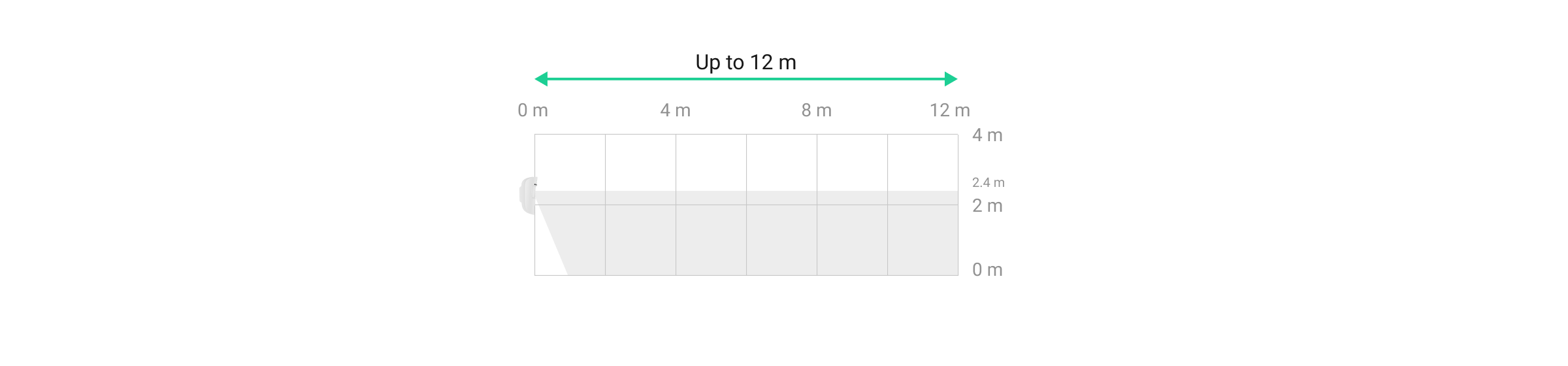

Detektionszone

Når du vælger installationssted, skal du overveje linsens retning, detektorens og kameraets synsvinkler samt tilstedeværelsen af ​​forhindringer, der forringer udsynet. Den tilsigtede rute for ubudne gæster skal være vinkelret på detektorens linses akse. Sørg for, at møbler, stueplanter, vaser og dekorative eller glaselementer ikke blokerer detektorens udsyn.

Kør en detektionszonetest , når du installerer detektoren . Dette giver dig mulighed for at kontrollere enhedens funktion og præcist bestemme den sektor, hvor enheden registrerer bevægelse. For at sikre, at detektoren registrerer det ønskede område, skal du tage flere billeder med Superior MotionCam AM (PhOD) Jeweller-kameraet på installationsstedet.

Installer ikke detektoren

1. 1. Udendørs. Dette kan føre til falske alarmer og detektorfejl.

1. 1. I den retning, hvor direkte sollys rammer detektorlinsen. Dette kan føre til falske alarmer.

1. 1. Modsat genstande med hurtigt skiftende temperatur, såsom elektriske eller gasvarmere. Dette kan føre til falske alarmer.

1. 1. Modsat bevægelige genstande med en temperatur tæt på den menneskelige krops temperatur. For eksempel foran svajende gardiner over en radiator. Dette kan føre til falske alarmer.

1. 1. På steder med hurtig luftcirkulation. For eksempel i nærheden af ​​ventilatorer, åbne vinduer eller døre. Dette kan føre til falske alarmer.

1. 1. Når man vender mod genstande, der er 1 m eller tættere på detektoren. Dette kan reducere antimaskeringssystemets følsomhed.

1. 1. På steder, hvor genstande og strukturer kan blokere detektorens udsyn, f.eks. bag en blomst eller en søjle. I dette tilfælde vil udsynet være begrænset, og det vil være vanskeligere for Superior MotionCam AM (PhOD) Jeweller at registrere bevægelse.

1. 1. På steder, hvor glasstrukturer kan blokere detektorens udsyn. Superior MotionCam AM (PhOD) Jeweller registrerer ikke bevægelse bag glas.

1. 1. Indenfor lokaler med temperatur og luftfugtighed uden for de tilladte grænser. Dette kan beskadige detektoren.

Installation

Før du installerer Superior MotionCam AM (PhOD) Jeweller, skal du sørge for at have valgt den optimale placering, der overholder kravene i denne manual. Sådan installeres detektoren:

1. 1. Fjern SmartBracket fra detektoren ved at skubbe monteringspanelet ned.

1. 1. Fastgør SmartBracket-panelet med dobbeltklæbende tape eller andre midlertidige fastgørelsesmidler. Panelet kan monteres på en lodret overflade eller i et hjørne af rummet. Installationshøjden er 2,4 m .Dobbeltklæbende tape kan kun bruges til midlertidig installation. Enheden, der er fastgjort med tape, kan løsne sig fra overfladen når som helst. Så længe enheden er tapet fast, udløses manipulationsmekanismen ikke, når enheden løsnes fra overfladen.

1. 1. Kør signalstyrketests for Jeweller og Wings . Den anbefalede signalstyrke er to eller tre streger. Hvis signalstyrken er lav (én streg), garanterer vi ikke, at enheden fungerer korrekt. Overvej at flytte enheden, da en flytning på selv 20 cm kan forbedre signalstyrken betydeligt. Hvis signalet forbliver dårligt eller ustabilt efter flytningen, skal du bruge ReX 2 Jeweller radiosignalforlængeren.

1. 1. Kør testen af ​​detektionszonen . For at teste bevægelsesdetektoren skal du gå rundt i området, mens du observerer LED’en, og bestemme detektorens detektionszone. Den maksimale rækkevidde for bevægelsesdetektion er 12 m. Hvis detektoren ikke reagerede på bevægelse i 5 ud af 5 tilfælde under testen, skal du flytte enheden.

1. 1. Tag et par testbilleder for at sikre, at kameraet optager det ønskede område, og at der ikke er nogen forhindringer, der blokerer udsynet.

1. 1. SmartBracket har specielle huller, der skal bores for at fastgøre panelet med de medfølgende skruer. Fastgør SmartBracket-monteringspanelet med de medfølgende skruer ved hjælp af alle fastgørelsespunkter (et af dem er i den perforerede del af monteringspanelet over sabotagesikringen). Når du bruger andre fastgørelseselementer, skal du sørge for, at de ikke beskadiger eller deformerer monteringspanelet.

1. 1. Placer detektoren på SmartBracket-monteringspanelet.

Opretholdelse

Kontroller detektorens funktion regelmæssigt. Den optimale kontrolfrekvens er en gang hver tredje måned. Rengør enhedens kabinet for støv, spindelvæv og andre forurenende stoffer, når de kommer frem. Brug bløde, tørre klude, der er egnede til udstyrspleje. Brug ikke stoffer, der indeholder alkohol, acetone, benzin eller andre aktive opløsningsmidler, til at rengøre detektoren. Tør detektorlinsen og kameraet forsigtigt af, da ridser kan resultere i nedsat detektorfølsomhed, billeder af dårlig kvalitet og kamerafejl. Superior MotionCam AM (PhOD) Jeweller fungerer i op til 4 år på forudinstallerede batterier, når funktionen Photo on demand er deaktiveret , og op til 3 år, når Photo on demand er aktiveret . Sikkerhedssystemet sender en tidlig advarsel om udskiftning af batterierne. I tilfælde af en alarm lyser LED’en langsomt grønt og slukker.

Tekniske specifikationer

Alle tekniske specifikationer for Superior MotionCam AM (PhOD) Juveler
