12V PSU til NVR er en alternativ strømforsyningsenhed, der bruges til at forbinde en Ajax NVR- videooptager til en 8–16 V⎓ strømforsyning. 12V PSU til NVR er et elektronisk kort, der er installeret i videooptagerens kabinet og erstatter standard 110/230 V~ strømforsyningsenheden.

Køb 12V PSU til NVR
Køb en NVR videooptager

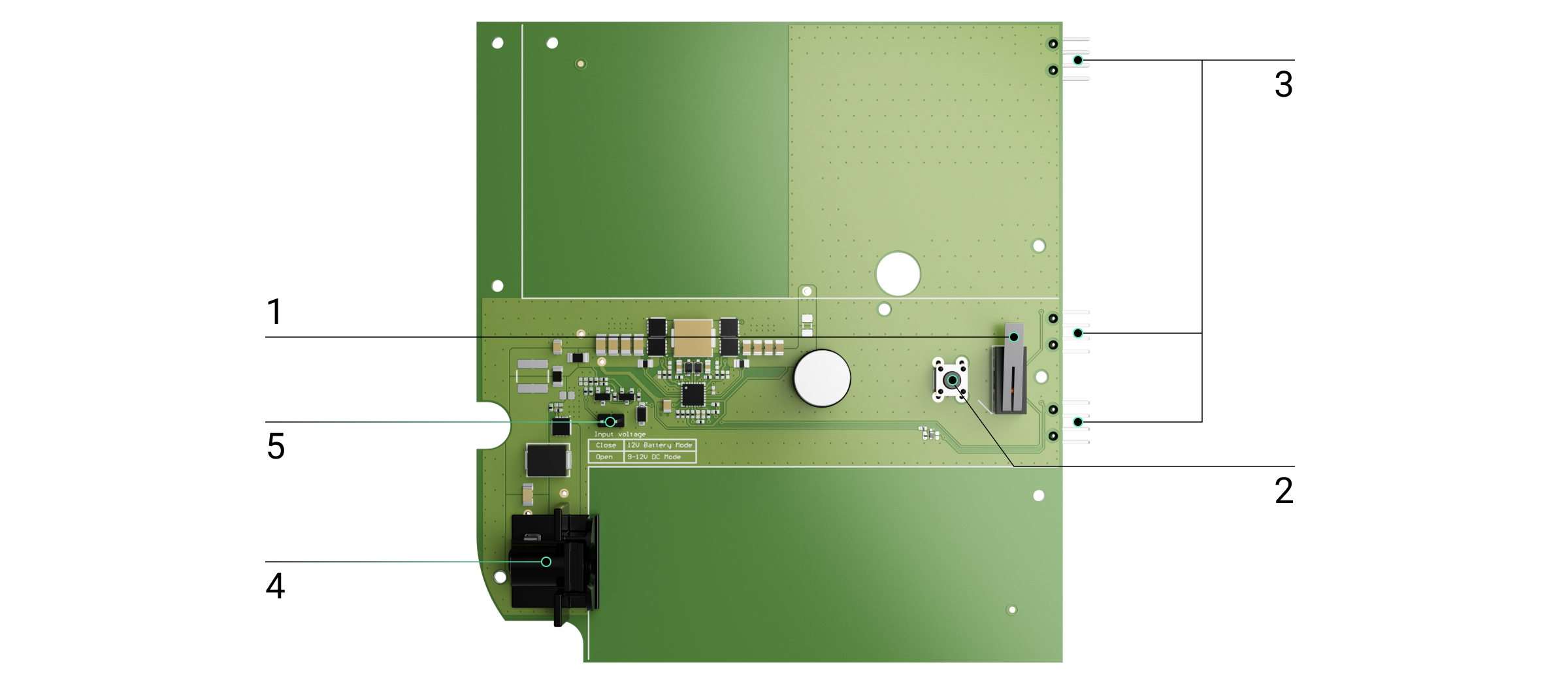

Funktionelle elementer

  1. Sabotageknap. Den udløses, når kabinetlåget på NVR-videooptageren fjernes.
  2. Nulstil knap.
  3. Stik til tilslutning af kortet på 12V PSU til NVR til videooptagerkortet.
  4. Stik til montering af en terminaladapter.
  5. Jumper. Installer eller fjern den, afhængigt af driftstilstanden.

Installation af strømforsyningsenheden



Sikkerhedskrav

Kun kvalificerede specialister bør installere 12V PSU til NVR.

Når du installerer 12V PSU til NVR, skal du følge de elektriske sikkerhedsregler for brug af elektriske apparater og kravene i elektriske sikkerhedsforskrifter. Før du installerer strømforsyningsenheden, skal du sikre dig, at videobåndoptageren er afbrudt fra det elektriske netværk. Lad ikke fugt trænge ind på pladerne på videobåndoptageren og strømforsyningsenhederne under installationen.



Sådan installeres 12V PSU til NVR

  1. Fjern SmartBracket-monteringspanelet fra videooptageren ved at trække bagpanelet ned.
  2. Sluk for strømforsyningen til videobåndoptageren.

    Når du udskifter harddisken, skal du vente 10 sekunder, efter du har afbrudt enheden fra strømkilden. Harddisken indeholder hurtigt roterende plader. Pludselige bevægelser eller stød kan deaktivere mekanismen, hvilket resulterer i beskadigelse af drevet og datatab.



    Flyt eller drej ikke NVR’en, mens harddisken roterer.

  3. Afbryd de eksterne strøm- og Ethernet-kabler.
  4. Skru den medfølgende skrue ud, der fastgør harddisken i NVR-kabinettet. Løft harddisklåsen ved at trykke på knappen.
  5. Fjern harddisken fra NVR-kabinettet.
  6. Fjern alle skruer på baglåget og tag det af.
  7. Skub låsene og fjern forsigtigt begge brædder, hold dem i samme plan og ikke frakoble dem. Der er stik mellem pladerne; knække dem ikke.
  8. Afbryd strømforsyningsenheden (det største kort) fra hovedkortet.
  9. Installer eller fjern jumperen afhængigt af driftstilstanden.

    12V PSU til NVR giver to driftstilstande:

    • 8–16 V⎓ — jumperen bør ikke installeres . I denne tilstand fungerer en Ajax-videooptager i spændingsområdet 8–16 V⎓.
    • 10.35–16 V⎓ — jumperen skal være installeret . I denne tilstand fungerer en Ajax-videooptager på en spænding, der overstiger 12 V⎓. For at undgå fuld afladning af strømforsyningen slukker NVR, når spændingen falder til under 12 V⎓.
  10. Tilslut 12V PSU til NVR til hovedkortet ved hjælp af tre fire-bens stik mellem dem.

    Bemærk venligst: kortets kontakter skal sættes i stikkets nederste række (nærmest kortet). Når de er tilsluttet korrekt, er pladerne på samme niveau.

  11. Saml apparatets kabinet igen i omvendt rækkefølge, og spænd skruerne.
  12. Installer harddisken i NVR-kabinettet.
  13. Sænk harddisklåsen.
  14. Fastgør harddisken i NVR-kabinettet med den medfølgende skrue.
  15. Tilslut de eksterne strøm- og Ethernet-kabler til videooptageren.
  16. Sæt strøm til videooptageren.

    Tilslut ikke strømkablet med spænding, der overstiger den acceptable indgangsspænding på 12V PSU til NVR.

  17. Tænd for enheden.
  18. Indsæt videobåndoptageren i SmartBracket.

Tjek den eksterne strømforsyningstilstand i Ajax-appen. Hvis der ikke er strøm, og du bruger en terminaladapter, skal du kontrollere polariteten af ​​de tilsluttede ledninger. Hvis der ikke er strøm, selv efter gentilslutning, bedes du kontakte Ajax Support Service .
